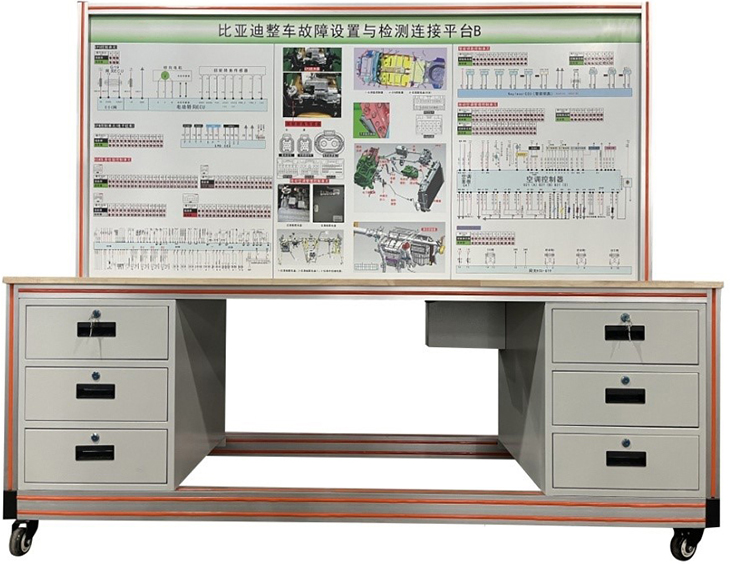

整車故障設置與檢測連接平臺

整車故障設置與檢測連接平臺

一、概述:
整車故障設置與檢測連接平臺、該設備在線檢測故障教具車，可實現實時檢測與診斷原車靜態信號參數。通過專用線束與前項述及的整車平臺連接，斷開專用線束后整車功能完整，保持原車所有功能及線束完整性；滿足"純電動汽車技術"各賽點的技術要求，適用于教學、比賽練習。可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障，具備機械故障設置，采用原車整車控制器VCU控制單元、動力電池管理系統BMS控制單元、驅動電機控制單元、高壓充配電總成控制單元、自動空調管理控制單元、EPS控制單元、EPB控制單元、智能鑰匙控制單元、直流充電口、交流充電口、BCM車身電腦控制單元等的動、靜態信號參數。機械設置系統，采用鍍金U型插頭，設故方法可靠。單一故障點不少于200個；采用鋁合金框架拼接而成的可移動平臺；滿足對純電動整車?yán)碚摵途S修實訓的教學需要。

二、功能特點：
1.通過專用線束與前項述及的整車連接，斷開專用線束后整車功能完整，保持原車所有功能及線束完整性；
2.整車結構完整，不破壞原車任意一條線束，各控制系統、傳感器、執行器齊全，可正常運行；
3.檢測與設故通過專用插接器將控制信號接回原車控制單元，整車總設故點不少于200個，插頭與原車線束相同，連接線選用國標鐵氟龍汽車專用電線，耐壓不低于600V，確保整車電路信號正常；測量面板上繪制原車控制單元管腳并裝有檢測2mm鍍金端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律；
4.故障設置區位于平臺后下方采用隱藏推拉門故障設置機構設計，并配2mm專用對接線做短路等故障設置，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障；
5.整車控制器VCU控制單元教學實訓系統，可檢測信號含油門踏板，剎車踏板，真空壓力傳感器，剎車真空助力泵，高壓水泵，風扇信號等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
6.動力電池管理系統BMS控制單元教學實訓系統，可檢測信號含直流充電，交流充電，動力電池包低壓線束信號等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
7.驅動電機控制單元教學實訓系統，可檢測信號含電機控制器通信，工作電源和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
8.高壓充配電總成控制單元教學實訓系統，可檢測信號含充配電總成通信，交流充電口，工作電源和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
9.自動空調管理控制單元教學實訓系統，可檢測信號含冷暖循環電機，內外循環電機，出風口模式循環電機，壓力傳感器，主駕吹腳通道傳感器，主駕吹面通道傳感器，電子膨脹閥（空調），壓力溫度傳感器（空調），陽光強度傳感器，蒸發器溫度傳感器，室外溫度傳感器，室內溫度傳感器，電子膨脹閥（電池?zé)峁芾恚疁貍鞲衅鳎耐ㄋy等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
10.EPS控制單元教學實訓系統，可檢測信號含EPS通信信號，工作電源和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
11.EPB控制單元教學實訓系統，可檢測信號含EPB開關，EPB電機，EPB模塊通信，工作電源和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
12.智能鑰匙控制單元教學實訓系統，可檢測信號含車外探測天線，車內探測天線，微動開關，工作電源和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
13.直流充電口單元教學實訓系統，可檢測信號含充電子網信號，直流充電感應信號，直流充電口溫度信號，低壓輔助電源信號等，可對直流充電口單元主要線路進行斷路、虛接、短路等故障設置和診斷；
14.交流充電口單元教學實訓系統，可檢測信號含開鎖電源，閉鎖電源，溫度傳感器高，溫度傳感器低，CC信號，CP信號等，可對交流充電口單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
15.BCM車身電腦控制單元教學實訓系統，可檢測信號含照明系統，門鎖系統，低壓配電，通信和地線等，可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障設置和診斷；
16.另配電子版原車維修手冊和電路圖及實訓指導書，指導故障設置和排除；指導故障設置和排除；
17.檢測面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色控制單元插頭插座端子圖；并安裝2mm鍍金檢測端子，學員可通過對照原車電路圖和原車實物，測量和分析各控制系統的工作原理和信號傳輸過程。
